Sicurezza Manovre
SISTEMI DI TRASFERIMENTO DI CHIAVI

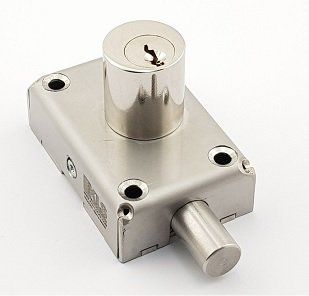

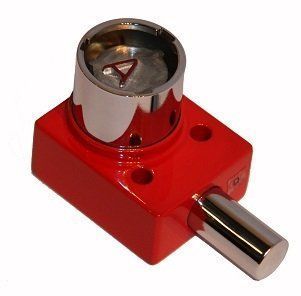

Serrature a perno
per il blocco della manovra in posizione di aperto/ chiuso, chiave bloccata con perno estratto, normalmente installate su:
- Sezionatori
- Interruttori
- Valvole
- Leve
Serrature a perno per impedire la richiusura della porta, normalmente installate su:
- Recinzioni perimetrali
- Scale marinare
- Passi d'uomo
- Portelli silos, cisterne ecc.
ESEMPI DI APPLICAZIONI
ESEMPIO: BLOCCO INTERRUTTORE SERIE ABB
La funzione della serratura è quella di bloccare in OFF l'interruttore dell'impianto ed impedirne il riavvio attraverso un nottolino azionato dalla rotazione della chiave.
ESEMPIO: BLOCCO VALVOLA A TRE VIE LUCCHETTABILE
La valvola è predisposta per essere lucchettata ma per alcune esigenze in cui il rischio è particolarmente elevato e la procedura complessa si rende necessario intervenire anche con un blocco meccanico che obblighi l'operatore ad effettuare lo svuotamento dell'impianto a valle delle valvola prima di fare qualsiasi attività di manutenzione.
ESEMPIO: BLOCCO ASTA DI RINVIO
A quadro aperto, il perno blocca la rotazione dell'asta di rinvio collegata alla maniglia esterna del sezionatore, la chiave assente può essere utilizzata per aprire la porta di un locale trasformatore, in questo modo non sarà mai permesso di ridare tensione girando manualmente l'asta fino la termine dell'intervento di manutenzione con il successivo inserimento della chiave e sblocco del perno.
ESEMPIO: Blocco leva sezionatore di terra
ESEMPIO: BLOCCO APERTURA/CHIUSURA VALVOLE
La rotazione della chiave aziona il perno che consente di muovere la leva della valvola bloccandola in posizione di chiuso oppure di aperto a seconda della destinazione d'uso.

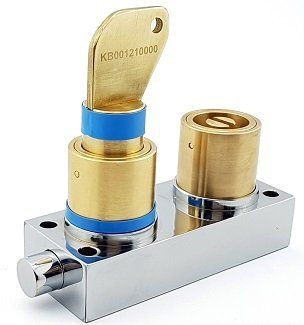

ALCUNI MODELLI DI SERRATURE DI BLOCCO MANOVRA
MOD. BSM2Z-C
Gamma LD
Cilindro S
Acciaio inox AISI 304

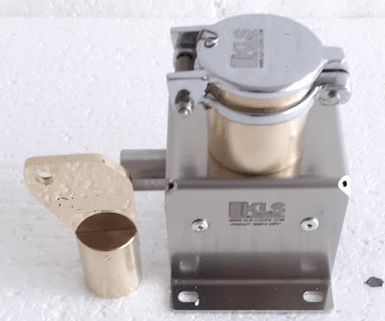

MOD. BKF1S-01
Gamma HD
Cilindro H
Acciaio inox Aisi 304
